Asunto 0013 – Interoperabilidad con Revit – Sistema de coordenadas compartido

En los Asuntos 0006 y 0011 anteriores, hemos analizado las posibilidades de un sistema de coordenadas compartido (SCC) entre modelos de ARCHICAD y las configuraciones que convienen al Modelo de Emplazamiento. Veamos en este Asunto el caso de un proyecto cuyo entorno ha sido modelado previamente en Revit, y cómo hacer su traslado a ARCHICAD empleando el Punto Topográfico como recurso de alineación y ubicación común. En nuestro caso de estudio, ya se ha creado en Revit un sistema de coordenadas UTM, y se ha fijado un “Punto base del proyecto - Emplazamiento compartido”. Son las coordenadas de este punto las que deben ser trasladadas a nuestro modelo ARCHICAD como Punto Topográfico.

Paso 1:

En Revit, deberemos hacer visible el Punto base del proyecto (normalmente está como categoría oculta en el cuadro de diálogo “Modificaciones de visibilidad/gráficos > Editar… > Emplazamiento” de Revit).

Paso 2:

Tomamos nota de las coordenadas del Punto base del proyecto. No existe en ARCHICAD un método de traspaso de esta información, por lo tanto, esta operación debe hacerse a mano.

Paso 3:

Todavía en Revit, debemos analizar el modelo y encontrar el segundo dato relevante que consiste en determinar en qué nivel se han modelado los componentes más importantes del terreno (incluso, posiblemente, malla topográfica). Descubrimos que, en nuestro caso, se trata del nivel denominado “REF Level-1” y su elevación es la cota EL. 5137,00. Tomemos nota de esto también.

Paso 5:

Exportemos nuestro modelo Revit en formato IFC 2x3.

En el próximo Asunto 0014 analizaremos este paso con mayor detalle.

Paso 6:

Vamos a ARCHICAD. Comenzaremos un Modelo de Emplazamiento y previamente a ejecutar cualquier tipo de importación, deberemos configurar apropiadamente este modelo. Primero, adaptaremos la definición de pisos de un modo consecuente con un modelo de terreno y no con el de un edificio, es decir, en Definición de Pisos anotaremos:

Donde:

Nivel 0 – n.m.m. = Nivel medio del mar, a la cota 0,00 del sistema de coordenadas interno del modelo.

Nivel Ref-1 = Cota del nivel de referencia de Revit cuya elevación hemos registrado en el Paso 3.

N.P.T-Edificio 1 = Nivel anfitrión para el emplazamiento de un edificio en nuestro Modelo de Emplazamiento, como modelo vinculado. En este ejemplo, se ha decidido emplazar el Edificio 1 a 1,5m sobre el Nivel de Ref-1, es decir, a la elevación topográfica EL. 5138,50m.

La configuración de estos niveles nos da completa independencia de los datos y la capacidad de ajustar niveles (Nivel Ref-1 y N.P.T.-Edificio 1) sin alterar o modificar las elevaciones topográficas reales, las que siempre permanecerán como referencias fijas.

Paso 7:

Configuración de Punto Topográfico: en el cuadro de diálogo Definiciones de Ubicación, introduciremos los datos colectados en el Paso 2 anterior.

Nótese lo siguiente:

- Las direcciones Este, Norte y la cota de Elevación, deben tener valor negativo.

- Ángulo del Norte del proyecto debe apuntar coherentemente. En el caso de Revit, si el norte real coincidirá con el eje Y del modelo (o sea, apunta hacia arriba en pantalla), el valor es 0,00°. En ARCHICAD, este valor será 90°.

Paso 8:

Importamos el modelo IFC usando como método de alineación el Punto Topográfico. En este caso, usaremos la función Combinar desde Archivo… y crearemos objetos ARCHICAD a partir de los componentes IFC exportados desde Revit. Pero también es posible colocar el archivo IFC como vínculo (Esto lo analizaremos en un próximo Asunto). El cuadro de diálogo Posición del archivo Combinado, debe verse así:

Nótese lo siguiente:

Dado que el archivo Revit de origen no incluye un nivel 0,00, es necesario especificar un Desplazamiento de Alturas para establecer la correcta elevación de la nueva malla topográfica (y de los otros componentes creados), con el Nivel Ref-1.

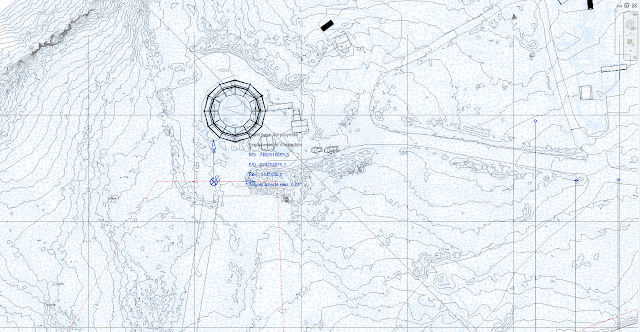

La planta y la sección mostrarán la geometría importada en su posición y elevación correctas.
